产品说明

驱动模块

产品说明

1、输入电压范围：15±3%
2、输出电压/电流：15V/80mA[-8.7V/-40mA]
3、隔离电压：3000
4、封装/尺寸：19.5*9.8*12.5

温馨提示：复制规格书文件名到应用支持页面下载规格书

产品型号	模块类型	功率(W)	功率范围	输入电压范围VDC	输入电压中心值VDC	输入电压范围	输出电压VO/输出电流IO(MAX)	输出类型	输出类型及电压	输出电压VO	输出电流	隔离电压VDC	封装	尺寸MM长宽高	规格书文件名
QA01	驱动模块	2W	2W——10W	15±3%	15	±3%	15V/80mA[-8.7V/-40mA]	双路正负	双路正负-其它	15V&-8.7V	80mA&-40mA	3000	SIP单列直插	19.59.812.5	QAxx系列规格书
QA01-09	驱动模块	2W	2W——10W	15±3%	15	±3%	9V/111mA	单路正	单路正-其它	9V	111mA	3000	SIP单列直插	19.59.812.5	QAxx系列规格书
QA01-A09	驱动模块	2W	2W——10W	15±3%	15	±3%	±9V/±55mA	双路正负	双路正负-其它	±9V	±55mA	3000	SIP单列直插	19.59.812.5	QAxx系列规格书
QA01-17	驱动模块	2W	2W——10W	15±3%	15	±3%	17V/80mA[-8.7V/-40mA]	双路正负	双路正负-其它	17V&-8.7V	80mA&-40mA	3000	SIP单列直插	19.59.812.5	QAxx系列规格书
QA02	驱动模块	2W	2W——10W	12±3%	12	±3%	15V/80mA[-8.7V/-40mA]	双路正负	双路正负-其它	15V&-8.7V	80mA&-40mA	3000	SIP单列直插	19.59.812.5	QAxx系列规格书
QA03	驱动模块	2W	2W——10W	24±3%	24	±3%	15V/80mA[-8.7V/-40mA]	双路正负	双路正负-其它	15V&-8.7V	80mA&-40mA	3000	SIP单列直插	19.59.812.5	QAxx系列规格书
QA04	驱动模块	2W	2W——10W	12±3%	12	±3%	15V/100mA[-8.0V/-80mA]	双路正负	双路正负-其它	15V&-8.0V	100mA&-80mA	3000	SIP单列直插	19.59.812.5	QAxx系列规格书
QA121	驱动模块	2W	2W——10W	12±5%	12	±5%	15V/120mA[-8.0V/-120mA]	双路正负	双路正负-其它	15V&-8.0V	120mA&-120mA	3000	SIP单列直插	19.59.812.5	QAxx1系列规格书
QA151	驱动模块	2W	2W——10W	15±5%	15	±5%	15V/120mA[-8.0V/-120mA]	双路正负	双路正负-其它	15V&-8.0V	120mA&-120mA	3000	SIP单列直插	19.59.812.5	QAxx1系列规格书

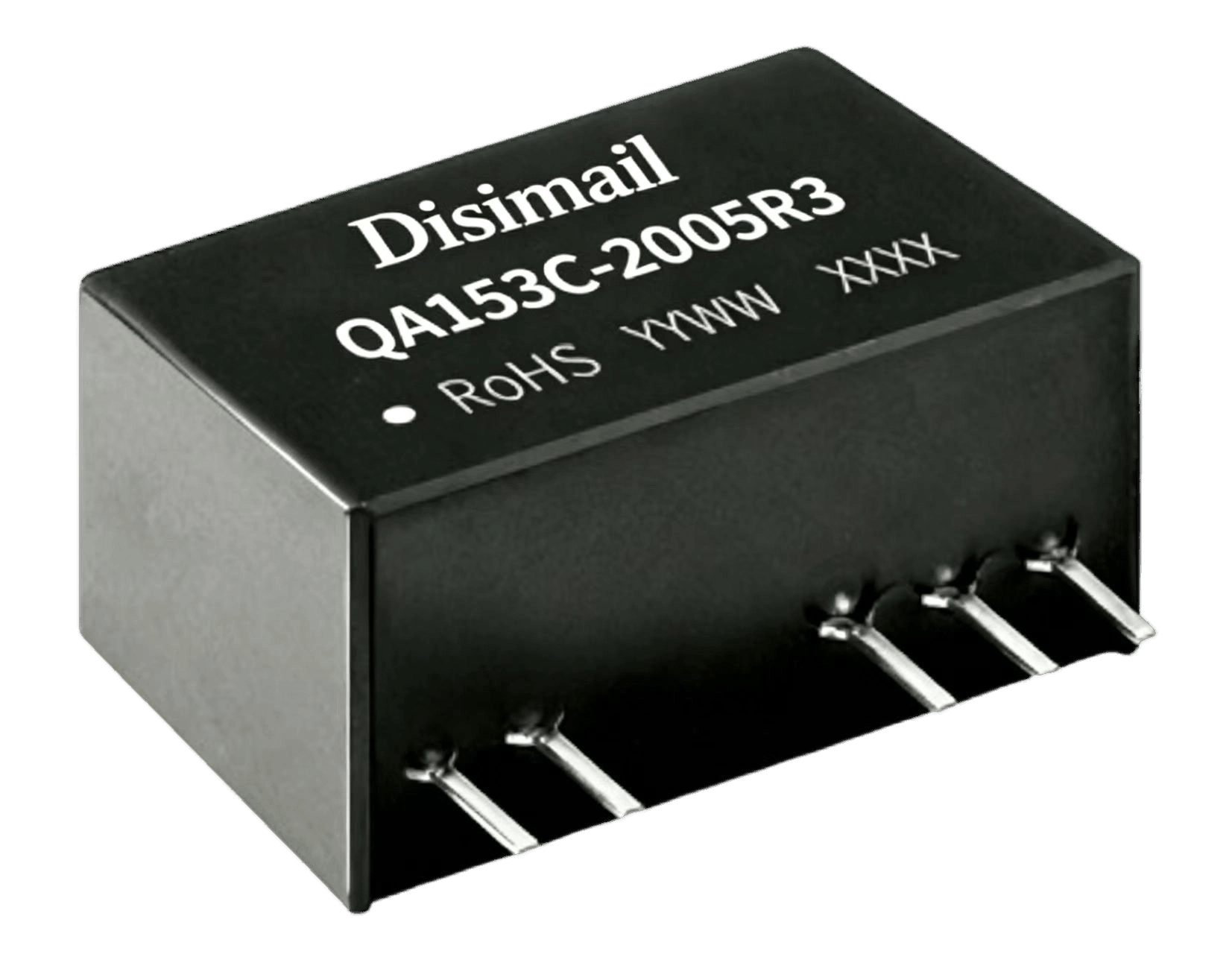

产品图片
